Konfiguration des Oszilloskopes

Grundsätzliches

Das Oszilloskop kann in einigen Plugins zur Darstellung von Strömen und Spannungen verwendet werden.

PIG-Tag

Signal hinzufügen

Je nach Plugin ist es möglich, dass schon Signale definiert sind (DigiGraph, oder die Signal erst im PIG-Tag hinzugefügt werden (Graph).
neues Signal hinzufügen:

Channel(Variable):Funktion

Bsp:

ch1(t):10V*sin(2*t+0.2)

natürlich kann in der Funktion auch ein Ergebnis aus der Maxima-Berechnung verwendet werden.
Es sind die Kanäle ch1(t) bis ch9(t) verwendbar wobei eine Legende nur für die Kanäle ch1(t) bis ch4(t) angezeigt wird!

Konfiguration im PIG-Tag

Die Konfiguration erfolgt normalerweise automatisch, jedoch können im PIG-Tag folgende weitere Konfigurationen vorgenommen werden:
Die Konfiguration erfolgt durch Schalter oder Gruppen welche durch Strichpunkt getrennt werden
Schalter sind nur einfache Anweisungen
Eine Gruppe beginnt mit dem Gruppennamen gefolgt von einem Doppelpunkt und dann der Parameterliste, welche aus Zuweisungen mit einem Gleichheitszeichen besteht, welche durch Beistrich getrennt sind. Nach dem Gleichheitszeichen einer Zuweisung kann ein konstanter Wert, oder eine Variable stehen, welche ein Datensatz ist oder im Maxima-Feld berechnet wurde. Bsp:

[PIG plugin1 "ch1:div=5V,color=#008800 ; time:div=3us,trigger=0"/](PIG plugin1 "ch1:div=5V,color=#008800 ; time:div=3us,trigger=0"/)
[PIG plugin1 "ch1:div=5V,color=green; time:div=5us, trigger=0;grid:color=white,bgcolor=black,textcolor=yellow"/](PIG plugin1 "ch1:div=5V,color=green; time:div=5us, trigger=0;grid:color=white,bgcolor=black,textcolor=yellow"/)

Schalter

Schalter	Funktion
oszi	normales Oszilloskop (Standard, muss nicht gesetzt werden)
graph	Darstellung als x-y-Graph mit der Nulllinie in der Mitte und der y-Achse beim Triggerpunkt, ohne Gitter
oszi2ch	2-Kanal-Oszilloskop mit automatischem Aufteilen der Kanale über das Display

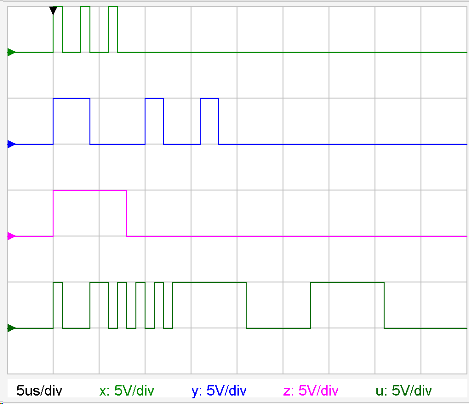

oszi4ch	4-Kanal-Oszilloskop mit automatischem Aufteilen der Kanale über das Display

Gruppen

Channels

Gruppenname: ch1 für Kanal1, ch2 für Kanal2, etc.
Es sind die Kanäle ch1 bis ch9 verwendbar wobei eine Legende nur für die Kanäle ch1 bis ch4 angezeigt wird!

Parameter	Funktion	Bsp
div	setzt die Verstärkung Skalenteilung für eine Teilung	div=5V
color	setzt die Farbe des Kanals (siehe Farben)	cholor=red
null	setzt die Lage der Nulllinie in Skalenteilungen von unten nach oben wobei am unteren Displayrand null ist	null=3
name	setzt den Namen des Kanals	name=U2
dc	Kopplung direkt	dc
ac	Kopplung ohne Gleichspannung (Über den Mittelwert, ohne Tiefpassfilter!!)	ac
gnd	Signal wird auf 0 gesetzt	gnd
fill	setzt den Füllgrad einer Flächenfüllung zwischen Nulllinie und Signal	fill=0.3 fill
size	setzt die Linienstärke der Signallinie	size=4

Zeitbasis

Gruppenname: time

Parameter	Funktion	Bsp
div	setzt die Teilung	div=20ms
trigger	setzt die Lage des Tiggerpunktes (Zeit-Nullpunktes) in Skalenteilen von links bei Null beginnend (Standard:1)	trigger=3

Design und Gitter

Gruppenname: grid

Parameter	Funktion	Bsp
color	setzt die Gitterfarbe (siehe Farben)	color=blue
bgcolor	setzt die Hintergrundfarbe (siehe Farben)	bgcolor=lightgray
textcolor	setzt die Textfarbe (siehe Farben)	textColor=red

Bildgröße

Parameter	Beschreibung	Beispiel
wbreite	Breite des Bildes setzen. Die Breite wird als Zahlenwert zwischen 1 und 100 als Prozentwert angegeben.	w80
