MultiMeter

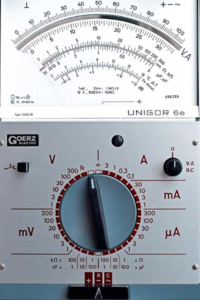

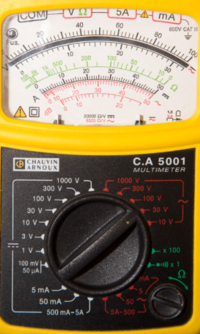

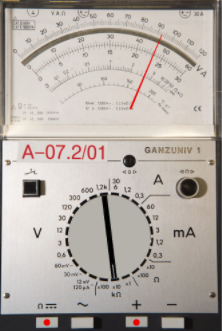

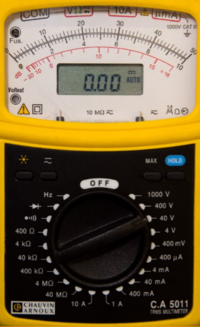

Das Plugin ist noch in der Erstellungsphase. Aktuell sind die analogen Multimeter sowie ein Wattmeter LM1010 realisiert, weitere werden folgen.

Mit diesem Plugin kann ein Multimeter mit Anzeige realsiert werden
Das Multimeter kann einen berechneten Wert anzeigen
als Plugin in einer Teilfrage einer Mehrfachberechnungsfrage kann das Multimeter vom Schüler interaktiv bedient werden.

Durch die Verwendung des Plugins mit einem PIG-Tag kann ein Wert am Multimeter angezeigt werden.
Folgende Parameter können beim PIG-Tag sinnvoll verwendet werden:

Parameter	Beschreibung
image	(Standardeinstellung wenn nichts angegeben ist.) Das Messgerät zeigt einen durch var.. (Je nach Gerätetyp var,varac,varu,vari) angegebenen Wert mit einer automatischen Wahl des Messbereiches an. Hier funktioniert auch der PDF-Ausdruck der Anzeige.
view	An das Messgerät wird ein durch var.. (Je nach Gerätetyp var,varac,varu,vari) angegebener Wert angelegt. Der Schüler muss den richtigen Messbereich einstellen um ihn vom Messgerät ablesen zu können. Der Schüler nimmt durch die Veränderung des Messbereichsendwerts Einfluss auf die Zeigerlage.

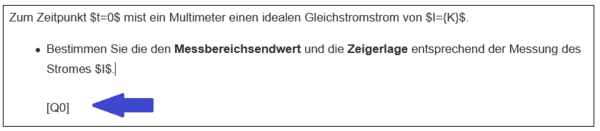

Durch die Verwendung des Plugins in einer Teilfrage kann der Schüler am Messgerät Messbereich und Zeigerausschalg interaktiv einstellen
Folgende Parameter können sinnvoll (=immer nur ein Parameter) verwendet werden. Bei Mehrfachnennung wird der letzt genannte gültig:

Parameter	Beschreibung
view	An das Messgerät wird ein durch var (Je nach Gerätetyp var,varac,varu,vari) angegebener Wert angelegt. Der Schüler muss den richtigen Messbereich einstellen um ihn vom Messgerät ablesen zu können.
input	(Standardeinstellung) Das Messgerät wählt automatisch den korrekten Messbereich für den durch var.. (Je nach Gerätetyp var,varac,varu,vari) angegebenen Wert. Der Schüler muss den korrekten Zeigerausschlag selbst einstellen.
in	ist eine Kurzschreibweise von input mit gleicher Funktion
all	Der Schüler kann Messbereich und Zeigerausschlag selbst einstellen.

Zusätzliche Parameter im blauen Bereich von Erg/Info eingeben. Nach dem Pluginnamen folgen nach einem Doppelpunkt die Parameter.
Das Ergebnis muss mit der korrekten Einheit als Ergebnis vorhanden sein

Bsp:

Parameter	Beschreibung	Beispiel
var=	Gleichwert (arithmetischer Mittelwert oder linearer zeitlicher Mittelwert) eines Signales oder Wert einer reellen Größe (Widerstand, Frequenz, etc.)	var=10V
varac=	Effektivwert des Wechselanteiles einer Spannung oder eines Stromes (auch als komplexe Zahl möglich)	varac=5V
varU=	Effektivwert der Spannung als komplexe Zahl für Wattmeter-Anzeigen	varU=120V
varI=	Effektivwert des Stromes als komplexe Zahl für Wattmeter-Anzeigen	varI=2A+%i*1A
ac	interpretiert einen mit var= angegebenen Strom oder Spannungswert als Wechselspannungswert	var=10V,ac

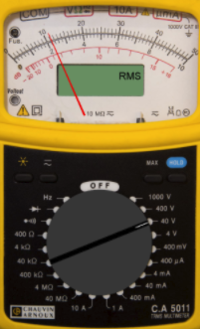

acdc	Zeigt den wahren Effektivwert TrueRMS an, wenn das Messgerät das kann und verwendet dabei var= für den Gleichspannungsanteil und varac= für den Effektivwert des Wechselanteiles
P	Wattmeter in der Betriebsart - Wirkleistung	varU=50V,varI=2A+%i*1A,P
Q	Wattmeter in der Betriebsart - Blindleistung	varU=U1,varI=I1,Q
S	Wattmeter in der Betriebsart - Scheinleistung (wenn es vom Wattmeter unterstützt wird	varU=U1,varI=I1,S

Parameter	Beschreibung
debug	Für die Beispielerstellung werden Debug-Informationen angezeigt. Dient nur zur Hilfe bei der Entwicklung und sollte beim Schüler immer abgeschaltet sein!
cursor	Zeigt einen Fadenkreuz-Cursor für die Plugin-Entwicklung
w40	Setzt den Standard-Zoom auf 40% der Bereichsbreite

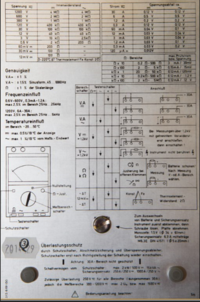

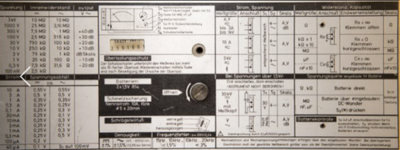

back	zeigt die Rückseite des Gerätes wenn sie bei dem angegebenen Geräte zur Verfügung steht
off	Es wird kein Zeiger angezeigt (Alter Parameter nur mehr aus Kompatibilitätsgründen), sollte nicht mehr verwendet werden.

Die Art des Multimeters muss in der Plugin-Definition angegeben werden (nicht erst im PIG-Tag oder in der Teilfrage)
