Editor für den Angabetext

Der Editor basiert auf dem CKEditor und dient zum Erstellen des Fragetextes. Die Angabe für die Frage kann im Editor vernünftig formatiert werden, es können Bilder zur Frage gekoppelt werden sowie die Plugins eingebunden werden. Die Einbindung von Variablen und Datensätzen erfolgt ebenfalls im Angabetext. Für schön formatierte mathematische Formeln kann eine TEX-Syntag in der Angabestellung verwendet werden.

Über den Toolbar des Editors können Sie mit den Icons

: Umschalten zwichen HTML-Ansicht und der Vorschau
: Im Fragetext nach Wörten suchen bzw. Inhalte ersetzten
: Zeichen Fett, Kursiv oder Unterstrichen formatieren
: Formatierung kopieren und entfernen
: Numerierte Listen und Listen erstellen
: Tabelle einfügen und formatieren
: Horizontale Trennlinie einfügen
: Sonderzeichen einfügen
: Bild in den Fragetext einfügen
: Bild löschen, wenn der Cursor auf einem Image-Tag IMG… steht.
: Neue Teilfrage in einer Mehrfachberechnungsfrage einfügen
: Teilfrage löschen, wenn der Cursor auf einem Teilfrage-Tag Q… steht.
: Absatzformate definieren, Textfarbe und Hintergrundfarbe auswählen

Kontext-Menü des Editors

Einfügen:

Einfügen des Inhalts der Zwischenablage. Wenn in der Zwischenablage ein Bild gespeichert ist, dann wird das Bild in der Frage gespeichert und der entsprechende zugordnete IMG-Tag an der Cursor-Position eingefügt.

Bild von Datei einbinden:

Es wird ein Diolog zur Datei-Auswahl geöffnet und nach Auswahl des Bildes dieses zur Frage hinzugefügt und der IMG-Tag an der Cursor-Position eingefügt.

Alle Dateien, die in der Frage verwendet werden können, können auch über den Dialog Dateien zur Frage verwalten verwaltet werden. Auch das manuelle Eintippen von [IMG…]-tags ist möglich, wenn Sie die den Tag des Bildes aus obigem Dialog ermittelt haben.

Listing einfügen (STRG-P)

Einfügen eines Listings, siehe auch Listings.

Freihandskizze einfügen (STRG-F)

Öffnen einer Möglichkeit zum Erstellen von einfachen Freihand-Skizzen, die dann als Image zur Frage gebunden werden können.

Datensatz ergänzen (F2)

Anlegen eines Datensatzes, die Variablenbezeichnung wird aus dem Wort der akt. Cursorposition abgeleitet. Die Variable wird in geschwungene Klammern gesetzt. Bp.: An der Cursorposition (vor dem Cursor) steht “U2”. Es wird ein Datensatz (Variable) mit dem Namen U2 mit der Einheit Volt erzeugt und an der Cursorposition wird U2 durch {U2} ersetzt.

Datensatz als Formel ergänzen (F3)

Anlegen eines Datensatz wie oben, die Variable wird mit einer Zuweisung in einer Formel gesetzt. Bp.: aus “U1 <F3>” wird $U_1 = {U1}$

Neue Teilfrage (STRG-Q)

Verwendung bei Mehrfachberechnungsfragen: Im Angabetext wird ein TAG für neue Teilfrage an der Cursorposition gesetzt und eine neue Teilfrage wird erzeugt und im Detailbereich der Mehrfachberechnungsfrage angezeigt. Der [Q…]-Tag liefert dann in der fertigen Frage ein Eingabefeld zur Lösungseingabe. Die Ergebnisse der Teilfge sind im Detailbereich der Frage zu definieren.

Aktuellen Tag löschen (STRG-DEL)

Wenn der Cursor auf oder hinter einem TAG steht, dann wird der TAG und die zugehörige Information gelöscht: zB: [IMG…]-Tag: Der Tag verschwindet und das Bild wird aus der Datenbank gelöscht. [Q…]-Tag: Die zugehörige Teilfrage wird gelöscht.

Plugin

Wenn in der Frage Plugins definiert sind, dann können auch über das Kontext-Menü pluginspezifische Teile eingefügt werden. Pro definiertem Plugin wird eine Zeile im Kontext-Menü hinzugefügt. Die Menü-Einträge enthalten Namen und Art des Plugins. Je nach gewähltem Plugin unterscheiden sich die Untermenüs stark.

Formeln

Formeln werden innerhalb von Dollarzeichen gesetzt und können dann wie eine Formel in LaTeX gesetzt werden: zB. liefert $k = \sum_{i=1}^{n} (i+2)$ die Formel im Browser:

Tutorial zum Erstellen von Tex-Formeln: https://de.wikipedia.org/wiki/Hilfe:TeX

HTML-Tags

Im Fragetext können nur die folgenden HTML-Tags verwendet werden, alle anderen Tags werden automatisch entfernt und sollten deshalb nicht verwendet werden.

zulässige HTML-Tags:

name	Funktion
html	HTML-Seite
head	HTML-Seitenkopf
body	HTML-Seitenrumpf
a	Link
hr	horizontale Linie
br	neue Zeile
p	Absatz
span	Tag zum Gruppieren und Formatieren mit CSS
table	Tabelle
tbody	Hauptbereich einer Tabelle
thead	Kopfbereich einer Tabelle
tfoot	Fußbereich einer Tabelle
tr	Tabellenzeile
td	Tabellenzelle
th	Tabellen-Kopf-Zelle
img	Bild
area	Bereich in einem Bild
ul	unsortierte Liste
ol	sortierte Liste
li	Listenelement
div	Bereich eines Dokuments
pre	vorformatierter Text mit fixer Schrift
b	Fettschrift
i	Kursivschrift
u	Unterstrichen
s	Text ist nicht mehr länger gültig (durchgestrichen)
strong	Wichtiger Text (Fett)
em	Hervorgehoben (kursiv)
h1,h2,h3,h4,h5,h6	Überschriften
abbr	Acronym
audio	Audio-Datei

Spezielle TAGs im Fragentext

Tagbezeichnung	Beschreibung
[listing]	Tag zum Einfügen von Programm-Listings in den Angabetext einer Frage. Zwischen dem Start mit [listing] und dem Ende mit [/listing] befindet sich dann der Programmcode, der speziell formatiert wird. Dies erreicht man am besten über die rechte Maustaste “Listing einfügen” oder mit STRG-P
[IMG0]	Platzhaltersymbol für eine Grafik: Alle Grafiken werden als Dateien an die Frage angeschlossen und mit dem IMG-Tag zur Anzeige gebracht. Die Dateien, die in der Frage verwendet werden können, können über den Dialog Dateien zur Frage verwalten verwaltet werden. Details: Siehe Bilder
[LINK0 TEXT]	Link auf eine Datei aus der Dateiliste der Frage. Der Text wird als Link-Text angezeigt.
[Q0]	Referenz auf eine Teilfrage einer Mehrfachberechnungsfrage. Der [Q…]-Tag liefert dann in der fertigen Frage ein Eingabefeld zur Lösungseingabe für diese Teilfrage
[PIG]	Tag zum Einbinden einer Grafik, die von einem Plugin zur Laufzeit erzeugt wird.

Bilder

Bilder werden im Editor durch ein Image-Tag [IMG0], [IMG1], etc. als Platzhalter angezeigt. Grafiken werden als Dateien an die Frage angeschlossen und mit dem IMG-Tag zur Anzeige gebracht. Die Vorschau des Bildes wird im linken unteren Vorschaufenster angezeigt, wenn der Image-Tag angeklickt wird.

**Einfügen von neuen Bildern: **

Images aus der Zwischenablage können über STRG-V eingefügt werden. Das Bild wird als Datei an die Frage angehängt und der entsprechende [IMG]-Tag wird eingefügt.
Über den Toolbar des Editors mit dem Button : Ein Dialog zum Auswählen einer Grafik wird angezeigt, nach erfolgter Auswahl wird der [IMG]-Tag und die Datei eingefügt.

Schnelleingabe / Tastatur-Shortcuts

F2: Tippt man nach der Eingabe eines Variablennamens die Funktionstaste F2, so wird ein Datensatz angelegt und die Variable wird in geschwungene Klammern gesetzt zB.: aus “U2 <F2>” wird {U2}
F3: Tippt man nach der Eingabe eines Variablennamens die Funktionstaste F3, so wird ein Datensatz angelegt und die Variable mit einer Zuweisung in einer Formel gesetzt zB. aus “U1 <F3>” wird $U_1 = {U1}$
F8: Nur bei Lückentextfragen: Mit F8 kann das aktuelle Wort, bei dem der Cursor steht, als Textlücke definiert werden.
STRG-P: Einfügen eines Textbereichs für Programm-Listings
STRG-F: Einfügen einer Freihandskizze
STRG-Q: Einfügen einer neuen Teilfrage bei Mehrfachberechnungsfragen
STRG-DEL: Aktuellen Tag löschen, wenn der Cursor auf einem Tag mit eckigen Klammern steht.

Wird eine Variable direkt in geschwungene Klammern gesetzt, so wird nach dem Verlassen des Editors geprüft, ob die Variable schon vorhanden ist und diese wird gegebenenfalls neu angelegt.

Die Grafiken von Plugins werden im Editor ebenfalls durch Plugin-Tags mit Platzhaltern angezeigt.

Listings

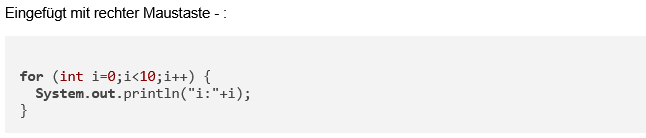

Sourcecode Listings müssen innerhalb von Listings-Tags gesetzt werden. Dies erreicht man am Besten über die rechte Maustaste “Listing einfügen” oder mit STRG-P.

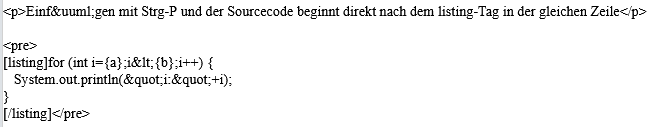

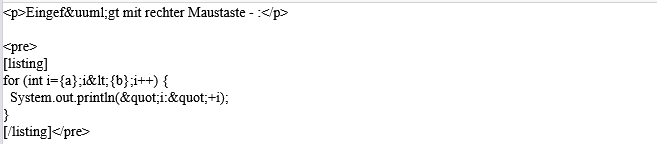

Im HTML-Sourcecode wird das Listing dann innerhalb von HTML-Tag <pre>…</pre> dargestellt.

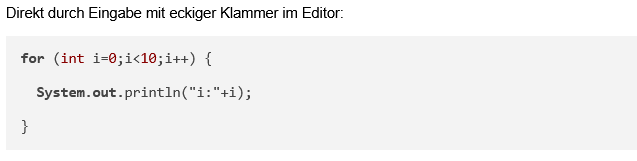

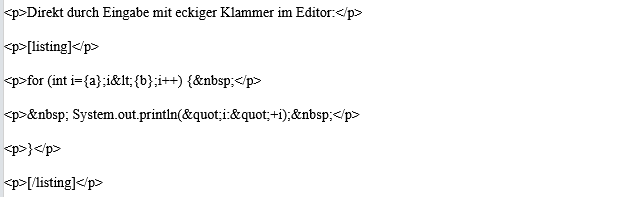

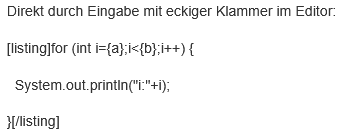

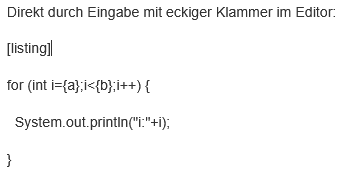

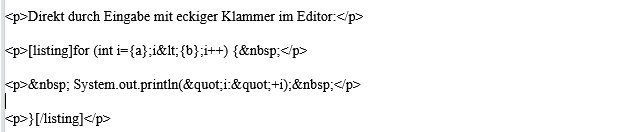

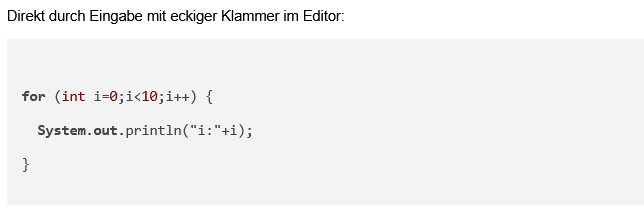

Fügt man das Listing nicht über Strg-P oder “Listing einfügen” ein sondern tippt man es direkt in den Editor, so wird das Listing nicht innerhalb von pre-Tags formatiert und die Zeilenumbrüche werden somit nicht korrekt gemacht (siehe Beispiele 3 und 4). Natürlich kann man in der Quellcode-Ansicht des Editors zuerst die pre-Tags einfügen und dann den Quellcode mit dem [listing]-Tag dazwischen setzen - damit erhält man das gleiche Ergebnis wie mit Strg-P.

Im Start-Tag des Listings kann auch mit dem Parameter lang=”C” eine gewünschte Programmiersprache angegeben werden. Diese Angabe wird dann beim Druck an das LaTeX Listings-Packet geschickt, im Browser wird die Sprache automatisch erkannt und somit die lang-Angabe ignoriert. Die verfügbaren Sprachen sind vom LaTeX-Packet abhängig, die Standard-Programmiersprachen sind C, C++, Java, Python, Pascal, HTML, XML, SQL, PHP und JavaScript.

Innerhalb von Listings können natürlich auch Variable verwendet werden, die dann wie im Rest des Textes ersetzt werden.

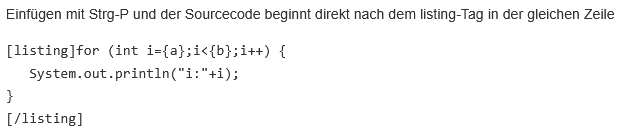

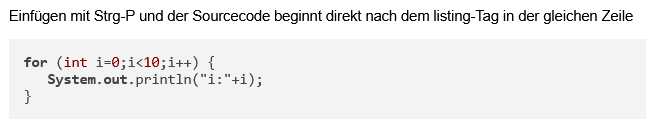

Beginnt der Text des Listings direkt nach dem Start-Tag des Listings, so wird am Beginn des Listings keine Leerzeile eingefügt (siehe erstes Beispiel).

Beispiele in denen die Datensätze a und b verwendet werden:

Beispiele für Listings-Tag	Ergebnis	im HTML-Source

Sonderzeichen

Bis auf einige Ausnahmen können im Fragetext alle Zeichen des UTF-8-Zeichensatzes verwendet werden.
Spezielle Sonderzeichen des CK-Editors können mit dem Button
eingefügt werden
Folgende Zeichen haben im Fragetext eine Sonderstellung und müssen deshalb teilweise gesondert behandelt werden:

Zeichen	Bezeichnung	Funktion	Verwendung im Fragetext
$	Dollar	Start und Ende einer Formelumgebung im Fragetext	\$
{	geschwungene Klammer	Variablen und Berechnungsfeld	wird nur als Variablenklammer interpretiert wenn dazu eine gültige Variable gefunden wird, ggf. nach der Klammer ein Leerzeichen einfügen
<	kleiner Zeichen	HTML-Tag-Begrenzer	wird durch den CK-Editor automatisch in die Entity < gewandelt und ist deshalb normal verwendbar
>	kleiner Zeichen	HTML-Tag-Begrenzer	wird durch den CK-Editor automatisch in die Entity > gewandelt und ist deshalb normal verwendbar
[	eckige Klammer	Frage, Bild, Link Begrenzer	Kann normal verwendet werden wird nur bei einem gültigen Tag IMG,LINK,Q,… ausgewertet

Sonderzeichen in einer Formelumgebung im Fragetext

Eine Formelumgebung beginnt im Fragetext mit Dollar und endet mit Dollar. Dazwischen wird der Text als Formel wie in LaTeX gesetzt.
Sonderzeichen werden dabei wie folgt angegeben:

Zeichen	Verwendung in der Formelumgebung
$	\$
{	\{
}	\}
_	\_
^	\^
#	\#
~	\sim
\	\backslash
x²	x^2
x³	x^3
%	\%

Datensätze und Variable

Die Verwendung von Datensätzen oder Ergebnissen von Berechnungen erfolgt immer über geschwungene Klammern!

Datensatz erstellen: siehe Datensätze definieren, Eingabe im Editor

Alle Datensätze, die bei der Frage definiert wurden sowie alle Ergebnisse der Maxima-Berechnung können im Fragetext innerhalb oder außerhalb von Tex-Formeln verwendet werden.

Bezeichnung	Syntax	Beispiel	Beschreibung
Variable, die in einem Datensatz definiert wurde	{name}	{x}	x wird duch den Wert des Datensatzes ersetzt
Variable mit Einheit	{name,einheit}	{I1,A}	I1 wird mit der Einheit A mit gültigen Einheitenvielfachen von A ausgegeben
Variable mit erzwungener Einheit	{name,=einheit}	{I1,=mA}	I1 wird mit mA ausgegeben, es wird nicht nach besseren Einheitenvielfachen gesucht
Variable mit definierter Genauigkeit	{name,ziffern}	{I1,2}	I1 wird auf 2 gültige Ziffern gerundet und ausgegeben
Variable mit definierter Genauigkeit und erzwungener Einheit	{name,=einheit,ziffern}	{U1,=mV,3}	U1 wird auf 3 gültige Ziffern gerundet und in mV ausgegeben. ( siehe Einheit, Zahlendarstellung )
konstanter Wert	name={wert,einheit}	U_2={5,V}	der konstante Wert von U2 ist 5V, und kann in Maxima und für alle Ergebnisse verwendet werden
symbolischer Wert, der in Maxima berechnet wurde	{=name}	{=y}	setzt in die Variable y, die in Maxima berechnet wurde, die Datensätze ein und gibt das Ergebnis aus, wobei nur numerische Optimierungen vorgenommen werden
symbolischer Ausdruck	{=ausdruck}	{=x+y}	berechnet den Ausdruck x+y und setzt alle Ergebnisse aus den Maxima-Berechnungen und alle Datensätze in den Ausdruck ein
symbolischer Ausdruck mit Auswertung	{=ev(ausdruck)}	{=ev(x+y)}	setzt alle Maxima-Ergebnisse in den Ausdruck ein, und setzt danach noch alle Datensätze ein
symbolischer Wert/Ausdruck ohne Vereinfachung	{=:name}	{=:y}	gibt die Variable y, welche in Maxima berechnet wurde, exakt so, wie sie berechnet wurde aus. Soll in Maxima nichts berechnet werden, so ist dort die Funktion noopt() zu verwenden
symbolischer Wert mit voller Optimierung	{=opt:name}	{=opt:y}	setzt in den Ausdruck y, welcher in Maxima berechnet wurde, alle Datensätze ein und optimiert das Ergebnis so stark wie möglich
symbolscher Wert mit Einheit und Genauigkeit	{=ausdruck;=einheit,ziffern}	{=y;=mV,3}	setzt in den Ausdruck y, welcher in Maxima berechnet wurde, alle Datensätze ein und gibt in mV mit 3 gültigen Ziffern aus.
Datensatz - Vektor	{name}	{v}	Vektoren werden normal als Spaltenvektor dargestellt
Zeilenvektor	{name,line}	{v,line}	Vektor als Zeilenvektor: (1/2/3)
Vektor in Eingabedarstellung	{name,input}	{v,input}	Vektor wird so dargestellt, wie er eingegeben werden kann: [1,2,3]
Matrix	{name}	{M}	Darstellungsmodi von Matrizen sind gleich wie bei Vektoren

Beispiele

Nachfolgende Beispiele basieren auf zwei Datensätze a und b:
